Převodník SmartOne Pill DALI DT6 / DT8 Zigbee pro integraci osvětlení

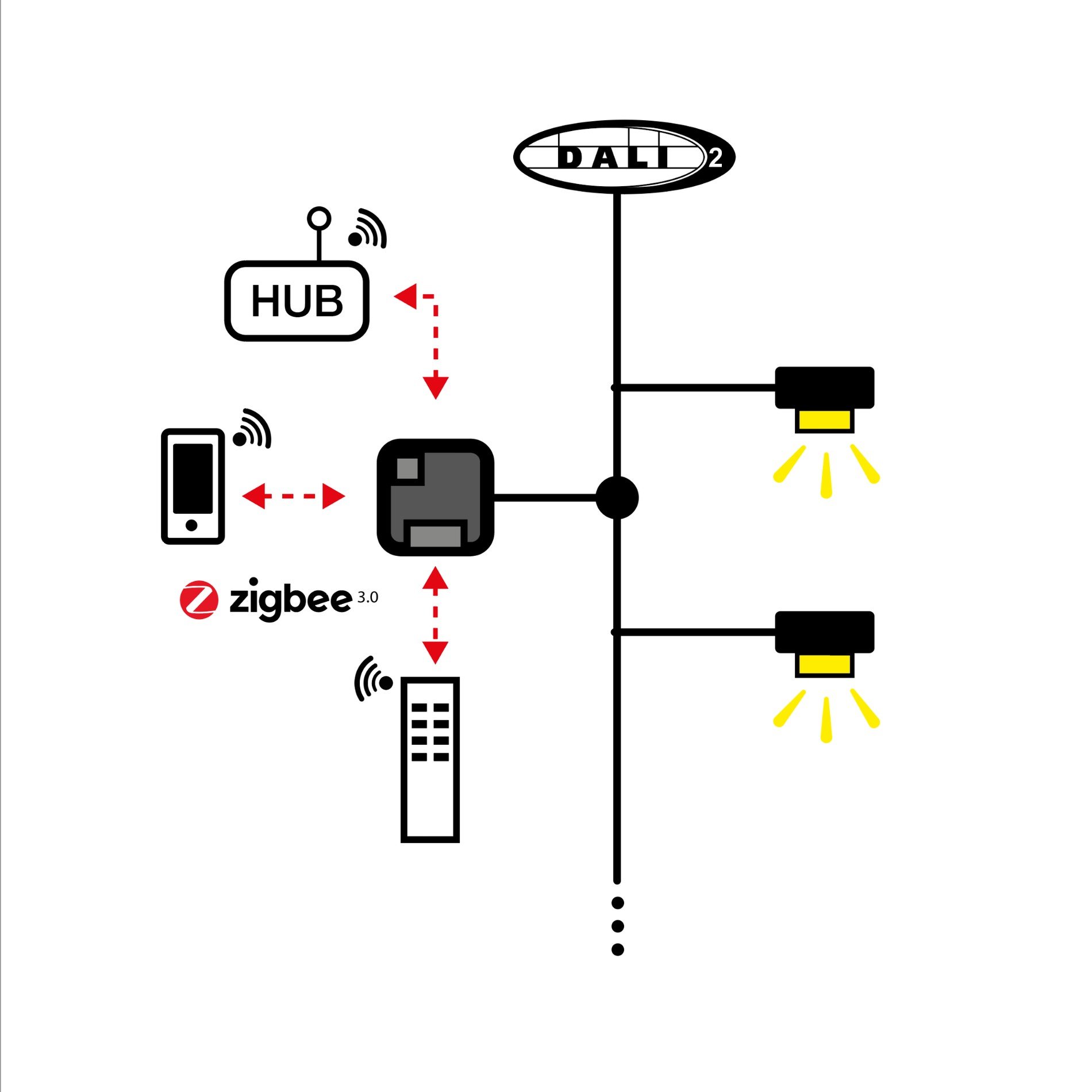

Převodník slouží k propojení bezdrátového systému Zigbee s kabelovým protokolem DALI v provedení DT6 i DT8. Umožňuje ovládání DALI svítidel prostřednictvím Zigbee sítě, což je vhodné zejména při integraci chytrého řízení osvětlení do stávajících DALI instalací v komerčních i rezidenčních projektech. Hlavní roli má v systémové integraci a rozšíření možností ovládání světelné techniky.

Kód / označení výrobce: SmartOne převaděč Pill DALI DT6 / DT8 Zigbee IP20 - TLG

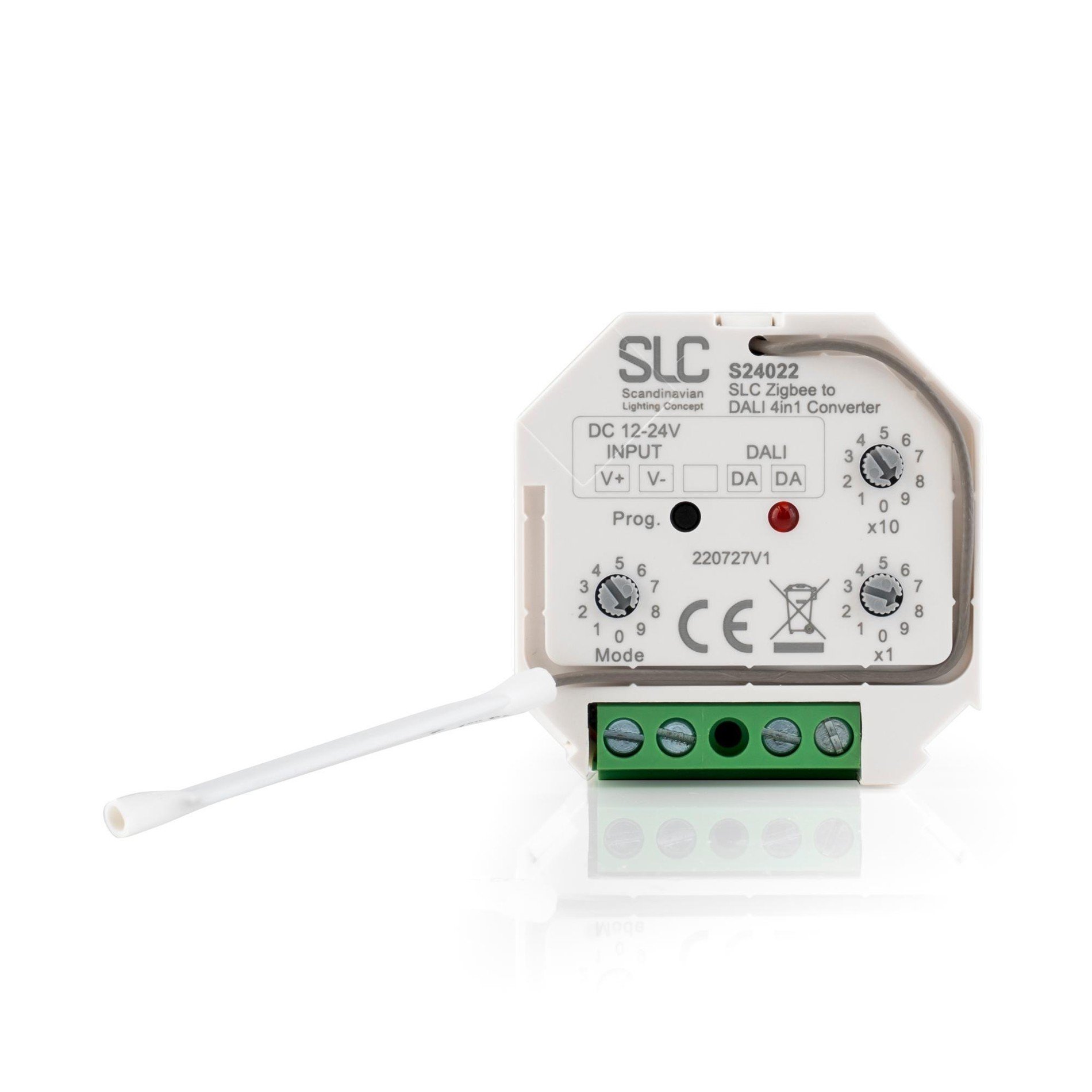

Design a konstrukce

Kompaktní převodník s plastovým tělem v bílé barvě je navržen pro montáž do instalačních krabic nebo rozvaděčů. Ovládací prvky v podobě otočných přepínačů umožňují rychlé nastavení režimu, adresace i typu řízených DALI zařízení. Konstrukce odpovídá požadavkům na vnitřní instalace s krytím IP20.

Charakter světla a řízení

Převodník sám světlo nevydává, ale umožňuje bezdrátové řízení DALI svítidel v režimech DT6 (stmívání) a DT8 (barevné řízení, tunable white, RGB, RGBW). Podporuje skupinové i adresní ovládání na DALI sběrnici a umožňuje integraci do chytrých domácností i profesionálních systémů řízení osvětlení. Zigbee rozhraní zajišťuje kompatibilitu s běžnými bránami a dálkovými ovladači, včetně možnosti přímého párování přes Touchlink nebo využití Zigbee green power přepínačů.

Typické použití

Převodník je určen pro projekty, kde je třeba propojit bezdrátové ovládání Zigbee s kabelovou DALI infrastrukturou. Typicky se využívá v kancelářských budovách, hotelích, rezidenčních komplexech, retailových prostorech nebo při rekonstrukcích, kde je požadována modernizace řízení osvětlení bez zásahu do stávající elektroinstalace.

Technické vlastnosti

• Vstupní napětí: 12-24 V DC
• Typ řízení: Zigbee 3.0
• Podporované DALI typy: DT6, DT8 (mono, tunable white, RGB, RGBW)
• Spotřeba na DALI sběrnici: < 4 mA
• Krytí: IP20
• Provozní teplota: −20°C až +45°C
• Rozměry: 20,3 × 45 × 45,5 mm
• Hmotnost: 50 g
• Záruka: 5 let
