KNX ® -Bus

Stěna Základní modul

Náš partner Lingg & Janke Vám pro KNX poskytu jedinečný spřažený BUS konektor • plná KNX-funkčnost • přátelský na obsluhu

• jeden spřažený BUS konektor až pro 16 přepínacích funkcí • na jeden spřažený BUS konektor lze připojit až 3 rozšiřující moduly

• cenově výhodná KNX-funkčnost

• sériové kolébky libovolně kombinovatelné • s HK 05 lze rozšiřovat standardní komponenty

Webově zobrazovaný tlačítkový systém od Lingg & Janke se skládá z jednoho základního modulu a jednoho rozšiřujícího modulu. Základní modul obsahuje vedle 4 tlačítek i KNX-spřažený BUS konektor. Rozšiřující modul obsahuje 4 tlačítka. Na jeden základní modul mohou být napojeny až 3 rozšiřující moduly. Tím je zaručeno, že s jedním KNX-spřaženým bus konektorem lze uskutečnit až 16 přepínacích funkcí

Napojení rozšiřujících modulů se uskuteční přes sériově předvyrobenou spojovací kabeláž, která je v různých délkách. Rozšiřující moduly mohou být montovány i na protilehlou stra-nu stěny, takže např. jedno tlačítko na chodbě může být napojeno na prostorvé tlačítko bez dalšího spřaženého BUS konektoru.

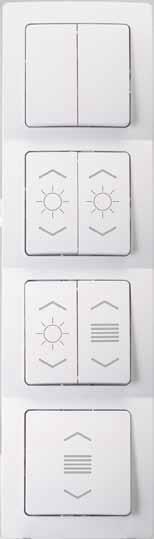

Vypínačové kolébky jsou buď bez popisu nebo jsou opatřeny symboly (např. světlo, žaluzie). Tlačítkový systém je kompatibilní s vypínačovým programem Kopp HK 05. Všechny dostup-né přístroje v tomto designu (např. zásuvky) mohou být proto kombinovány s tímto tlačítkovým systémem.

Moduly mohou být osazeny jak jednoduchou tak i dvojitou kolébkou. Kolébky jsou pro-vedeny jako tlačítka s nastavením na střed a tím je umožněno opatřit všechny existující tlačítka různými funkcemi.

Rozsáhlá ETS-aplikace umožňuje nastavení parametrů všech připojených modulů stejným způsobem, tzn. není žádný rozdíl mezi základním a rozšiřujícím modulem. U jednotlivého modulu může být rozlišeno, zda má být použita kolébková funkce nebo tlačítková funkce. Jsou k dispozici funkce vypínání, stmívání, žaluzie, scény a zobrazování hodnot. K hodno-tám patří i datové typy EIS5 a EIS9.

Všechny moduly umožňují plné webové zobrazení. Tím je umožněno vytvořit virtuální tlačítko, které s pomocí webového prohlížeče může provést všechny tlačítkové funkce přes internet. Přes ETS mohou být popsány dílčí tlačítka pro zobrazení ve webovém prohlížeči.
